传感器电磁振动台

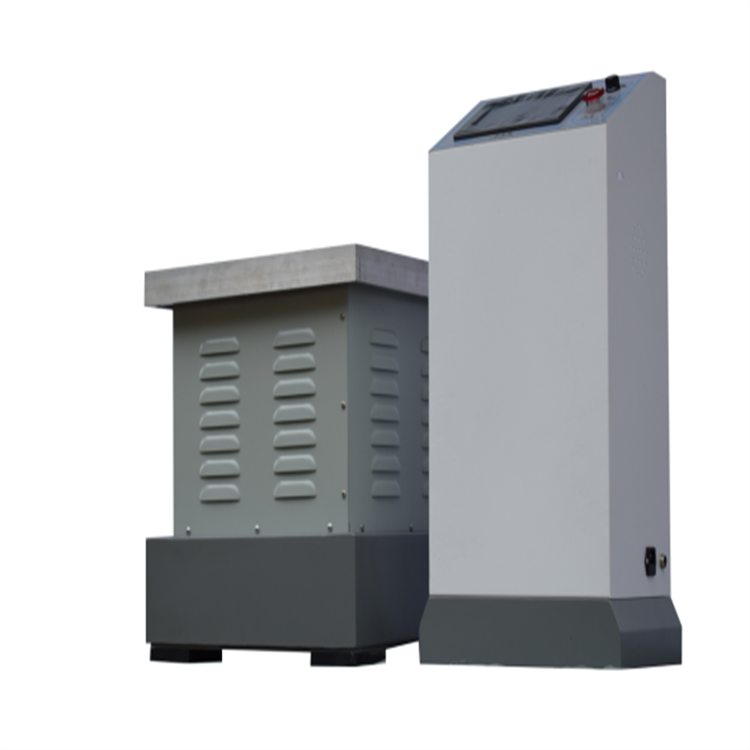

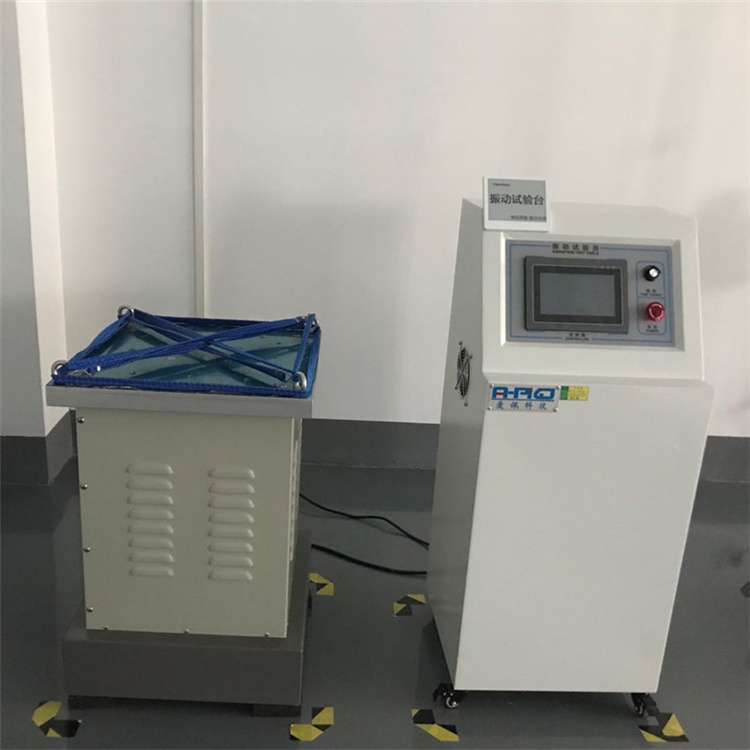

产品简介AP系列电磁振动台是一款超高性价比的振动试验设备，振动频率范围宽，功能满足【定频、扫频、对数、倍频、程式、随机等】，操作简捷、长期运行数据稳定、长期运行免维护。超高经济性和使用性能广泛应用于汽车零部件、仪器仪表、玩具等各行各业的产品设计、研发、制造过程中质量检测，模拟产品在运送、使用中产生的碰撞及振动，检测产品实际工况和结构强度。

引用标准

ISO 2247包装.满装的运输包装和单元货物.固定低频率振动试验

ISO 13355包装-全部，填充运输包装和单位承载-垂直任意振动试验

IEC 60068基本环境试验规程

ASTM D999船运集装箱振动测试的试验方法

ASTM D4728运输集装箱随机震动试验方法

ASTM D3580产品振动试验(垂直线性运动)的标准

GB/T 4857包装 运输包装件基本试验

GB/T 2423电工电子产品环境试验

主要技术参数

型号AP-DC-100

振动方向三轴（X+Y+Z）

调频范围(Hz)1～600

振幅(mm)0—5

最大加速度20g

产品负载(Kg)100

频率精度0.1 Hz

振动波形正弦波

测试模式定频、扫频、倍频、程式、对数、随机

设时范围0-9999H/M/S分任意设定

循环次数0-9999任意设定

显示方式7寸彩色工业触摸屏

电磁系统

激振方式Z系砺磁线圈

调幅方式电子式调幅

安全保护

1.电网过压保护         2.电网欠压保护         3.输出过电流保护

4.模块过热保护         5.台体过热保护         6.过位移保护

振动台体

工作台面材质硬质合金铝板

工作台面尺寸（mm）（W）1000×（D）1000×（H）42

工作台尺寸（mm） （W）1000×（D）1000×（H）840

整机尺寸（mm）（W）1500×（D）1000×（H）1080

供电系统

电源电压(V/Hz)220/50±5%

消耗功率(KVA)2.2

冷却方式风冷

附件

随机配件专用吊环4个、伸缩绑带2条，试验机使用说明书、出厂检定合格证书、保修证书

选配件PC控制软件、电脑及打印机

使用环境

1、温度范围：0℃～40℃；湿度范围：0-90%，不结露

2、安装地点地面平坦、周围无腐蚀气体、少尘，最好带有空调。

产品特点

1、同一台面实现X、Y、Z三轴振动，程序控制，频率精准、平衡，长期运转不漂移；

2、具有单点、段、多段的时间定时；

3、无级调整振幅，具有扫频及定频功能，适应不同行业的测试要求；

4、内嵌式振幅预测程序，四点同步激振，台面振动均匀；

5、增加抗干扰电路解决因强电磁场对控制电路干扰，台面无磁性和静电。

6、采用复合型工业材料制造，精密加工，台体美观大方，人性化操作及控制，采用专用测控模块，使设备工作更稳定。

软件功能

AP振动台软件系统采用自主开发的CIMS+FCS，各测试功能模块组合，应用振动传感技术装置，设置测试频率段的振幅、加速度参数，外置232串口可通过软件连接电脑分析输出报表；主控系统采用PLC+7寸品牌高感度触控式彩色液晶显示器，直接触摸选项，测试参数设置直观、简捷，适时显示当前执行程式、适时显示当前振动频率、频率曲线功能。
