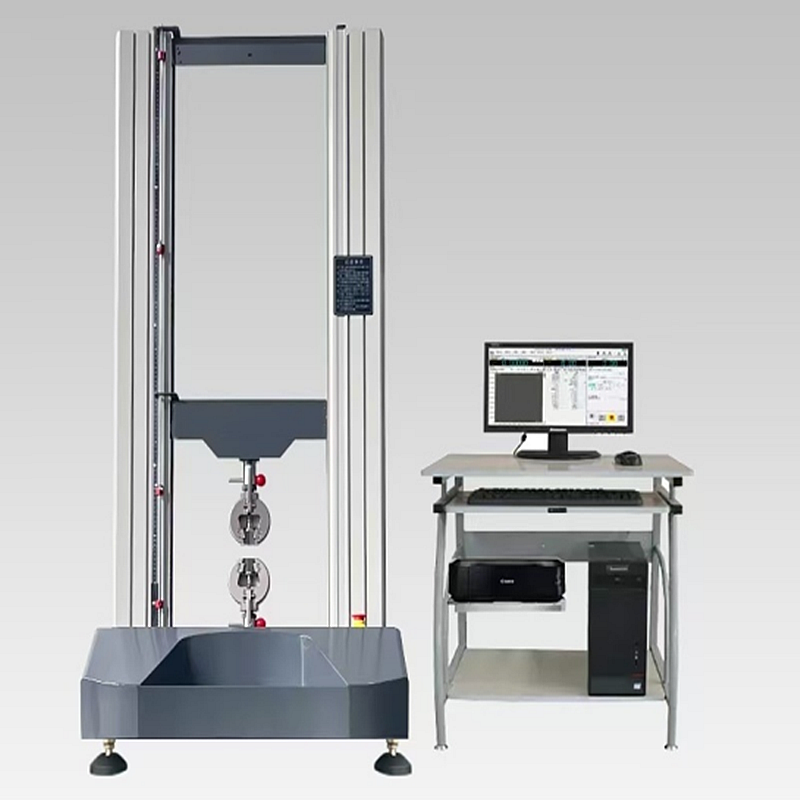

万能材料拉力试验机

一、设备名称 万能材料拉力试验机

二、产品型号 AP-LL-20KN

三、设备介绍 万能材料拉力试验机适用于塑料、金属、汽车工业、建筑材料、纺织品、纸制品、食品与包装、复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的力学性能测试分析研究。

? 具有应力控制、应变控制和位移控制三种控制方式，在试验过程中三种方式可以按照设定程序平滑切换，可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。

? 可根据客户需求订制加长、加宽试验空间机型，【增配高低温环境试验箱、全自动引伸计、大变形、环刚度测量装置】等实现不同试样测试要求。

? 广泛应用于航天航空、石油化工、塑料橡胶、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。

? 达到或超过材料测试系统相关的国家和国际标准：

GB/T16491-2008电子式万能试验机

GB/T2611-2007试验机通用技术要求

JB/T6146-2007引伸计技术条件

JJG475-2008电子式万能试验机计量检定规程

JJG139-2014拉力、压力和万能试验机检定规程…

四、产品结构概述

1.主机结构

? 采用高强度自润滑导向光杠固定上横梁及工作台，构成高刚性的框架结构，同时确保横梁线性运动，保证同轴度，减少测量数据的差异。

? 采用亿孚高精度预加载的滚珠丝杠，和重载轴承确保设备长期零间隙运行，丝母两端配有防尘密封圈，确保丝杠在运行过程中不会有灰尘、杂质等进入丝母，以保证丝杠工作寿命。测试结果精度和重复性得有效保证。

? 精心设计的动力传动采用松下交流伺服电机+静音同步带，可靠、少维护以及良好的力/速度特性，保证传动系统高效、平稳、低噪音，并保证速度示值相对误差极限在±0.20%以内。

2.试验力测量装置

? 采用高稳定性、高精度应变式力量传感器，配以高稳定测量系统，保证全程分辨力不变，确保试验力示值相对误差极限在±0.50%以内。

? 多个传感器可自动切换使用，实现宽范围的试验力测量。

3.位移测量装置 ? 采用品牌光电编码器进行位移测量，位移分辨率最小可达0.015um。

4.微机控制系统 ? 采用品牌计算机作为主控，完成整机试验参数的设定、工作状态控制、

数据采集、处理分析、存储、打印等功能。

? 支持Windows98，Windows2000，Windows-Me，多语言选择切换，试验方式可选择配置GB 、DIN、JIS、ASTM、ISO等多种试验标准或自行编制试验标准。

五、万能材料拉力试验机技术参数

单位切换:负荷：N、kgf、lb；变形：mm、in

最大试验力:20KN

试验力测量范围:0.2%～100%FS（最大负荷）

精度等级:0.5级

试验力示值误差:示值的±0.5%以内

试验力分辨率:最高可达1/500000，全程不分档，且全程分辨率不变

变形分辨率:最大变形的1/300000

位移示值误差:示值的±0.5%以内

位移分辨率:0.05μm

应力控制速率范围:0.005～5%FS/s

应力控制速率精度:速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内。

应变控制速率范围:0.005～5%FS/s

应变控制速率精度:速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内。

位移控制速率范围:0.001～500mm/min无级调速

位移控制速率精度:速率＜0.5mm/min时，为设定值的±1%以内，速率≥0.5mm/min，为设定值的±0.2%以内。

数据采集频率:2000Hz

控制系统:CCS电子系统+（DSP+FPGA）的单板集成技术

安全保护:机械限位+软件过载保护

试验宽度（左右）:400mm

横梁到平台（上下）:800mm
