元器件冷热交变冲击测试

一、产品简介

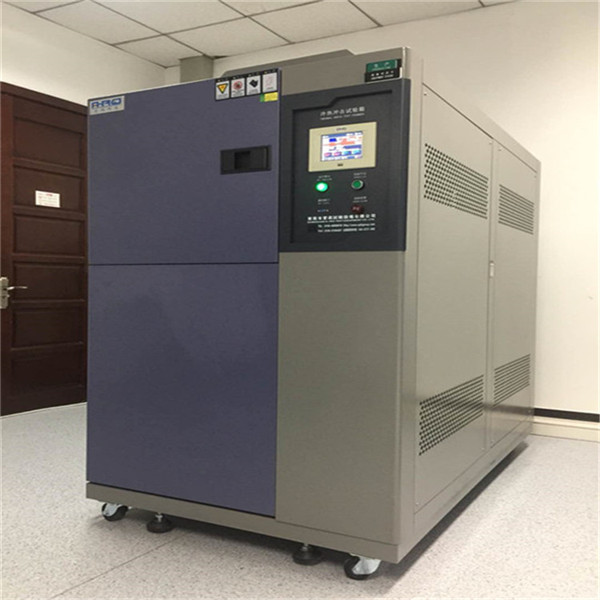

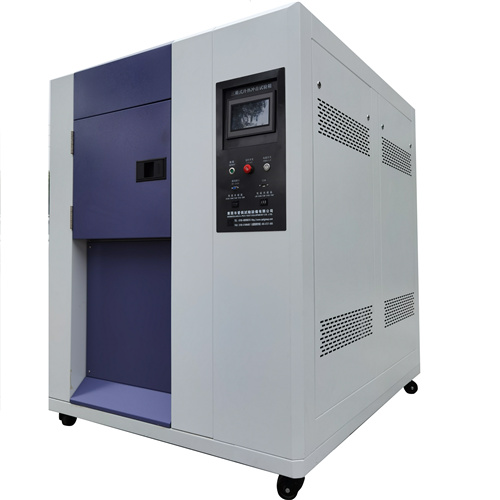

冷热冲击试验箱（两槽提篮式），整机分为独立高温蓄热腔体、低温蓄冷腔体，试样放置提篮吊篮机构，通过电动 / 气动驱动提篮快速在高低温腔体之间切换转移，实现样品极速冷热温度冲击测试。模拟产品遭遇环境温度骤然交替变化产生热胀冷缩应力，用来考核元器件、零部件、材料耐温度突变的可靠性；观察开裂、虚焊、分层、密封失效、性能衰减等失效现象。广泛用于研发验证、来料可靠性测试、出厂检测、第三方实验室；可选配三箱式机型以及新能源电池防爆版本。执行标准 GB/T 2423.22 电工电子产品环境试验 试验 N：温度变化，兼容 IEC60068?2?14、MIL?STD?810H 标准。

二、核心技术参数

1、温度范围：高温区：+60℃～+150℃；低温区常规?40℃，可选?55℃ /?65℃定制 2、样品转换时间：≤10s（国标核心指标）仪表网 3、温度均匀度：≤±1.5℃；温度波动度：≤±0.5℃ 4、提篮有效尺寸：可定制 25L/50L/80L/100L；提篮承重标准 20kg，可加大定制承重 5、驻留时间设置：高温驻留、低温驻留时间 0?999min 可调；循环次数 0?9999 次可编程 6、制冷方式：复叠式制冷；冷却方式：风冷（标配），可选水冷 7、驱动机构：电动提篮机构（标配）；可选气动吊篮 8、控制系统：彩色触摸屏 PLC 控制器；多段程序存储，运行曲线记录导出（选配） 9、箱体材质：内胆 SUS304 不锈钢，外箱冷轧钢板静电喷塑；腔体保温高密度聚氨酯隔热层 10、安全保护：超温保护、压缩机过载保护、风机故障报警、提篮越位保护、开门保护；电池款增加防爆泄压、烟雾报警（选配）11、电源：AC380V 50Hz

??区分说明：两槽式（二箱提篮）：样品跟着提篮来回移动，冲击转换速度快；缺点存在机械晃动，不适合对振动敏感样品；三箱式冷热冲击试验箱：高温腔、低温腔、独立测试腔，样品固定不动，风阀切换冷热气流，无机械振动；适合带电测试、外接信号线工况，造价更高。

三、工作原理

两槽式设备高低温腔体各自预先蓄热、蓄冷，持续维持设定温度，不需要每次循环重新升降温。测试开始样品置于提篮中： 1、进入低温区：提篮下移至低温腔体，样品在设定低温下驻留足够时间，充分冷透； 2、快速转换：提篮快速向上切换至高温腔体（转换时间≤10s），样品承受急剧升温热冲击； 3、高温驻留：样品在高温区保温驻留；完成一次完整冷热冲击循环；程序自动往复循环运行，达到设定循环次数后停机。

三箱式原理：样品固定在中间测试腔，依靠风阀切换，把高温气流、低温气流交替送入测试腔实现冷热冲击，样品本身无位移运动。

四、适用行业 & 测试样品

?电子半导体、芯片、PCB 电路板、连接器、继电器：冷热应力测试，检查虚焊开裂 ?汽车零部件：车载电子、传感器、塑胶件、密封件 ?通讯光电产品：显示屏、光模块 ?新能源行业：锂电池电芯、模组（电池款需要选配防爆泄压防护） ?五金塑胶材料：复合材料、胶粘剂、密封胶耐温变测试 ?科研院校、质检实验室、军工零部件可靠性验证

五、执行标准清单

• GB/T 2423.22?2021《环境试验 第 2 部分：试验方法 试验 N：温度变化》

• IEC 60068?2?14 环境试验温度冲击

• MIL?STD?810H Method503.7 温度冲击试验

六、选型要点

1、机型选择：小件普通元器件优先选两槽提篮式；样品需要外接信号线、对振动敏感，选用三箱式冷热冲击试验箱；做锂电池测试务必确认选配防爆电池专用版本。 2、温度等级：确认最低低温需求，常规?40℃；严苛测试选?55℃、?65℃定制。 3、提篮容积与承重：确认样品外形尺寸、重量，预留摆放间隙；大件样品加大提篮定制。 4、冷却方式：普通工况风冷；大容积、低温长期连续运行可选水冷。 5、选配项：数据曲线导出、水冷系统、气动提篮、电池防爆组件、观察窗照明。

七、产品优势

1、高低温腔体独立预蓄温，每次循环不用反复升降温，整机能耗更低，试验效率高； 2、内胆 SUS304 不锈钢，长期反复高低温交变，耐腐蚀抗结霜； 3、PLC 彩色触控控制器，可自由设定驻留时间、循环次数，多套试验程序保存调用； 4、多重安全联锁保护，压缩机、提篮机构、超温故障报警停机； 5、严格按照国标 GB/T2423.22 设计，满足研发、生产检测以及第三方实验室使用。

八、设备注意事项

1、设备属于高低温交变设备，开机前确认电源稳定；制冷机组禁止频繁开关机； 2、定期检查提篮传动机构，润滑保养，防止卡顿； 3、长期运行检查冷凝器，风冷机型定期清理灰尘，保障制冷效果； 4、测试锂电池样品，普通机型严禁直接测试，必须选用带防爆防护的电池专用款。
