爱佩防爆型高低温试验箱

用途Application：

    我们了解爱佩防爆型高低温试验箱之前先了解防爆是什么？他指的是能够抵抗爆炸的冲击力和热量而不受损失仍能正常工作称为防爆， 防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。而爱佩防爆型高低温试验箱是指把可能会爆炸的产品封闭在防爆型高低温试验设备内，该试验设备承受内部能会爆炸的产品的爆炸压力并阻止和周围的爆炸性混合物传爆的防爆型高低温试验设备。以下是爱佩防爆型高低温试验箱具体技术参数：

一、产品名称：可程式高低温试验箱（防爆型）（仅供参考跟多可联系18033338362）

二、产品型号：AP-GD-408D3

三、控制仪表：7英寸超大触摸AP-900智能可程式温湿度控制器：120组程式，每组程式100段，可以设置程式全部循环,部分循环，程式连接，设定程式终了动作,设定待机动作。可USB连接U盘实时记录试验数据，导出试验历史数据，导入图片。标配RS232通信界面,通信速度最大115200bps，(可选配RS485，通讯距离最长1.2km，最多可以连接99台)。

四、试样限制本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或

储存生物试样的试验或储存强电磁发射源试样的试验或储存。

五、爱佩防爆型高低温试验箱特点

5.1可程式高低温试验箱主要由控制面板、配电盘、保温隔层、送风机、冷冻机组合而成，主要规格可分为6种标准尺寸及10种不同条件之规范。

5.2控制器可经选配由LAN界面与计算机连线，使用者可以在计算机荧幕上设计程式、收集测试资料与记录、呼叫程式执行、遥控机器开关机等功能。

5.3利用多翼式送风机强力送风循环，避免任何死角，使室内温湿度分布均匀。

5.4完备的安全保护装置，假如异常状况发生时，控制器荧幕上即自动显示故障状态，切

断电源开关，并提供故障排除方法。

六、容积、尺寸和重量

6.1.内容积408L

6.2.内箱尺寸600 *850 *800mm      (W* H *D)

6.3. 外型尺寸(约)1100 *1950 *1300mm (W* H *D)

6.4.重  量约400㎏

七、性能指标

7.1.测试环境条件机器周围环境温度维持在+5~+35℃之间，相对湿度：≤85%；气压：86kPa～106kPa正常大气压力。

7.2.满足标准·GB/T10589-2008低温试验箱技术条件

·GB/T10592-2008高低温试验箱技术条件

·GB/T2423.1-2008低温试验Aa , Ab

·GB/TT2423.2-2008试验B:高温试验方法.

·MIL-STD810D方法502.2

·GB/T2423.4-2008（MIL-STD810）方法507.2程式3

7.3.温度范围：-60℃～150℃(风冷式)

7.4.升降温速率RT～+150℃/40min(空载)约3℃/min；     降温：RT～-60℃/90min(空载)约1℃/min

7.5.温度稳定度±0.5℃

7.6.温度解析精度0.01℃

7.7.温度均匀度  ±2.0℃

7.8.工作噪音A声级≤75dB(A)   (在环境温度25℃，回声少的隔音室内测得；采用A计权，测试8个点的平均值；各测试点水平离噪音源1米、高度离地面1米)。

八、爱佩防爆型高低温试验箱结 构 设 计

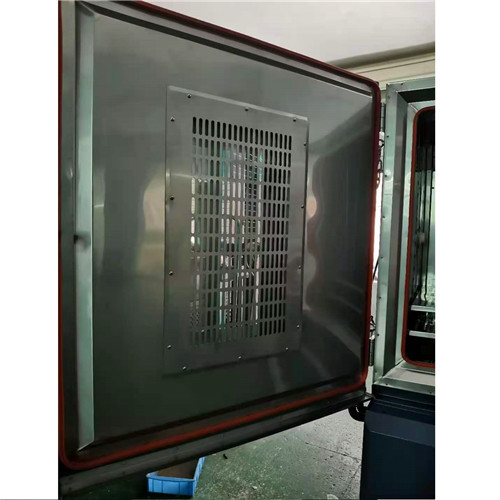

8.1.  内外箱材质内箱材质为优质3mm加厚304不锈钢板制成具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃～800℃）。外箱烤漆或者不锈钢板可选，顶部加装气压平衡孔。如图：

8.2.  外 箱 灯 源 高亮度照明灯

8.3.  同温层结构设计 有效避免箱体顶部凝结之技术

8.4.  观 测 视 窗 W*L 480mm×940mm≥尺寸≥300mm×300mm 并贴有防爆网如下图：

8.5.  视窗防汗设计 采电热器装置，防止水气凝结 ( 40 W )

8.6.  测  试  孔 可外接测试电源线及信号用 ( 直径100 mm )

8.7.  机 台 滑 轮 采滑轮移动调整摆放位置与强力螺栓固定位置(200Kg / 轮 )

8.8.  保  温  层 高密度聚氨酯发泡绝热材料（含阻燃剂）（它的优势分别是：

1. 高效节能，填充后无缝隙，固化后粘结强固。

2. 防震抗压，固化后不开裂，不腐化，不脱落。

3. 具有超低温热传导率，耐候保温。

4. 高效绝缘，隔音，固化后防水防潮。

5.防水性能好，因为泡沫孔是封闭的，封闭率达95% ,雨水不会从孔间渗过去。）

8.9.  箱 内 盘 架可活动调整栅盘架与不锈钢条状栅盘二只(盘架每间格 5.0 cm)

8.10. 箱     门 采双道隔热气密迫紧,有效隔绝外部温度泄漏，加装防爆链条防止设备门被砸开

8.11.加热器加热系统：镍铬合金电热丝式加热器（不锈钢铠装加热器）

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

九、安 全 保 护 系 统

9.1. 漏电/突波防止保护 漏电断路器漏电保护FUSE . RC电子式突波防止保护.

9.2.控制器内部自我自动侦测保护装置

A.微电脑间传送资料侦测

B.温度感知器(Sensor) 断路或短路 ( + - OVER )

C.第一层高/低温超温保护 运转控制温度高、低温过温保护设定

9.3.故障检知控制界面 外部故障自动侦测保护装置

A.  第二层高温超温保护 电子式高温超温保护装置

B.  第三层高温超温保护 高温超温保护装置

C.  压 缩 机 保 护 冷媒压力保护及过负载保护装置.

D.  扩充保护装置 预留二组故障检知输入扩充保护装置使用.

9.4.故障异常保护 故障异常发生时切断控制电源及故障原因指示与警报输出信号.

9.5. 动态高低温保护 配合设定条件动态调整高低温保护值.

9.6.常  温  保  护 停机后机台待测品＆测试区自动降常温保护.

十、制冷系统：

10.1控制方式：1.控制系统根据试验条件自动调节制冷机运行，使设备处于最佳节能工况。

2.蒸发器制冷量由控制系统驱动电磁阀切换。

3.压缩机回气冷却回路。

10.2工作方式：0℃~-40℃机型采用一级压缩，-40℃~-70℃采用二元复叠制冷方式。

10.3制冷压缩机原装进口法国泰康全封闭压缩机（贰台）均采用复叠式制冷，制冷剂为美国杜邦R404A/R23

10.4制 冷 剂：R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）。

10.5冷 凝 器：风冷式：翅片管式换热器。水冷式：壳管式换热器。

10.6蒸 发 器：翅片管式换热器（兼做除湿器）。

10.7板式热交换器：不锈钢钎焊板式换热器（复叠式制冷系统采用）。

10.8节流装置：膨胀阀+毛细管。

十一、使用条件：（由用户保证下列各项条件）

11.1安装场地：1. 设备周围无强烈振动；地面平整，通风良好。

2. 设备周围无强电磁场影响；无易燃、易爆、腐蚀性物质和粉尘。

3. 设备周围留有适当的使用及维护空间，如下图所示：

11.2供电条件：※要求用户在安装现场配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

AC380V电源要求：

1.三相四线+保护地线；

2.电压范围：AC（380±10）V

3.频率允许波动范围：（50±0.5）Hz

4.保护地线接地电阻小于4Ω

11.3最大电流功耗：电流：（14）A   功率：9.5KW       【电压范围:不超过±10%】

其他：试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次打开

门或长时间敞开门或试验样品散发湿气，可能会造成制冷系统换热器结冰而无法正常工

作。
