高空低压试验箱

设备介绍：

高空低压试验箱的真空泵可选莱宝/北仪优城/富斯特/飞越/或其他品牌真空泵

A、材料配置      　

 一、箱体尺寸及结构内部尺寸

    1.1 内部尺寸约：W300×H300×D300㎜。

1.2 外部尺寸约：W650*H1300*D500mm（以实物为准）

     （立式,真空泵外置，可选内置）

  1.3 控制器位于机台上方（可选侧方）。

     1.4 配300*300mm钢化玻璃视窗,以便观察产品情况

     1.5 视窗照明灯一组以方便观察.带保护罩可选择性的开启与关闭,

         节约能量损耗.

     1.6 采用3面W型不锈钢鳍片式发热管加热，分布在左、右、

         底内部3面进行辐射发热。热量辐射直接,利用率高.

        （如需加热此项选配，费用另计）

     1.7 内部分2层，附2块可自由抽进活动栅板，尺寸为

        990*980mm。（请客户提供每层承重）

  2.1内材质：为5mm厚热变形量小的SUS304不锈钢外槽钢加固,

       采用氩弧焊无缝整体焊接

     2.2 外材质：为1.5mm厚冷板静电喷粉高温烤漆处理，计算机灰白颜色，

/UploadFiles/Product/20211023135146_94831.png

        美观大方，质感高档。

     2.3 高密度硅酸铝玻璃纤维保温棉,环保耐用隔温好.(限加热型）

     2.4 迫紧：高温食品级硅胶密封条,耐用无毒,环保安全.

     2.5 控制方式：采用触控式控制真空度及保压时间，异常报警，人机界面提示，控制破真空泄压.日本SMC数显可调真空表监测实际真空值，当真空度达到设定值时，真空泵停止工作，压力上升后真空泵自动继续工作至设定值后停止，往复循环达到真空度恒定.保压时间到后自动破真空。

     4.松紧可调快速门锁一把.

     5.水平调节支撑脚杯4 个，调节机器放置水平及４个可移动脚轮．   二、技术参数

     1. 温度范围：室温

     2. 最小真空度为：1.0KPa，仪表设定为-100.3KPa，真空范围0~-101.0KPA.

     3. 压力显示方式：为相对显示，如需真空度为 11.6KPa 时，采用标准气压101.3KPa-11.6KPa=89.7KPa,真空表上设定为-89.7KPa，其他参数相同计算进行设定

4. 真空保压泄漏率：1.0KPa/24H

5.解压方式：试验结束后自动解压,日本smc电磁阀控制，预留手动解压(在电磁阀出现故障时可泄压开门检修）

6.电源：三相 AC380Ｖ±10%(不建议用220V)

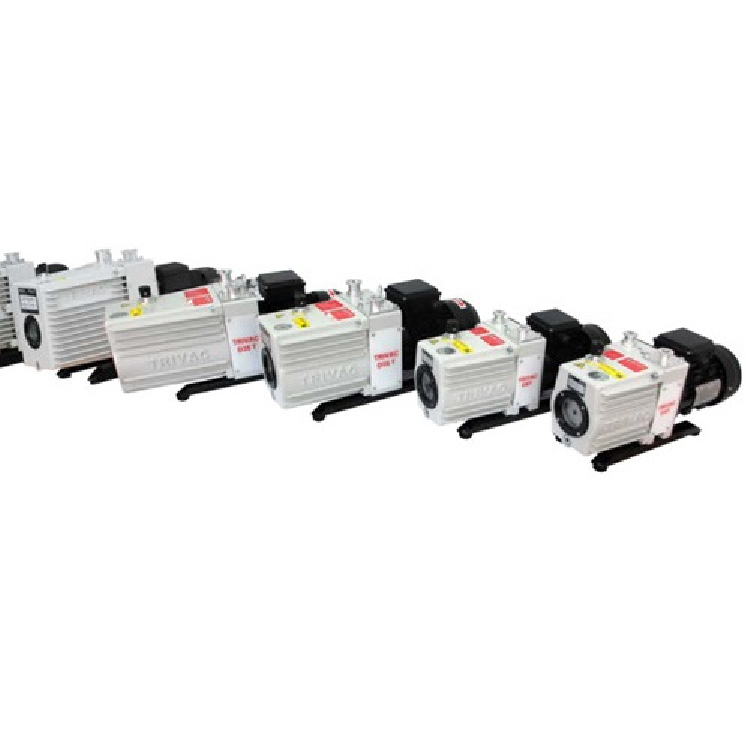

7.泵约：莱宝单级泵SV200B真空泵参数参照以下:（可选更大型号）

 三．高空低压试验箱配置

     1. 计时器：电子数码显示,当计时器的时间到了所设定的时间时即切断真空泵电源并保持设定的真空度同时保持真空度的计时器开始动作，设定时间到后开始报警（限手动操作型 ）.

     2.温度控制器：微电脑宇电PID控制,内部温度、设定温度及加温时间可自由设定，微电脑自动演算控制，4位数LED显示，AUTO TURNING PID控制，入力可选择，ALARM可做警报或TIMER功能选择。（限加热型 ）

 3. 电器配件：指示灯，报警器，电源开关， 照明开关,日本进口SMC 真空表监控及庆瑞触摸屏控制

/UploadFiles/Product/20211023135059_72639.png

 四、保护措施

     1. 控制系统有电机超载保护，相序保护。

     2. 蜂鸣器警示，保压值间低于允许极限值有报警提示并停机待检，

     3. 采用真空挡板阀防止真空油回流到工作室污染产品。

 五、操作

操作顺序：首先打开电源开关，机器通电并设定所需温度（请根据温控器的说明书操作）开始加热(如不需加热，此动作不需要，跳过此步）；设计真空值及保压时间。开启启动键抽真空至设定真空值；开始保压计时 。待到达时间设定值蜂鸣器开始报警，真空泵停同时泄压。

六. 注意事项

  1.在开始抽真空之前请先把机身右侧的手动止回阀打开；在破真空之前请先把机身右侧的手动止回阀关闭（可选配送日本SMC电磁止回阀，防止回油，费用另计），以防真空油倒回试验箱内污染到产品及箱体内壁；

  2.真空泵保养,请经常注意真空油的量与洁净度,及时加油和更换新油,以确保泵的抽气力度和工作寿命.具体保养事项请参照泵的保养手册.
