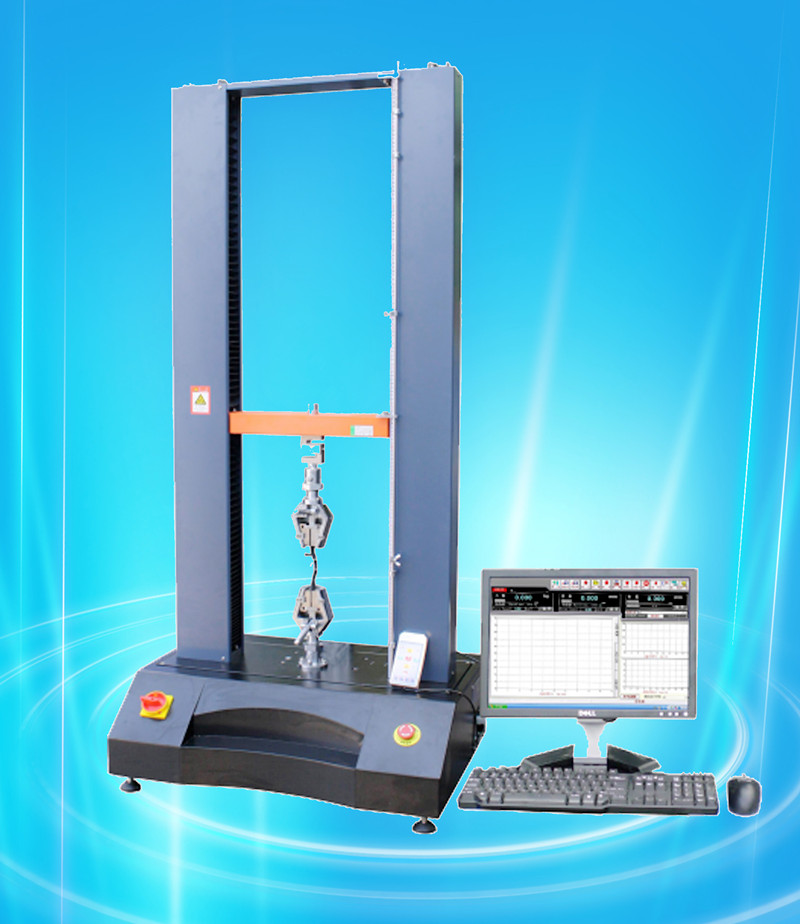

电子万能试验机

电子万能试验机适用于塑料、金属、汽车工业、建筑材料、纺织品、纸制品、食品与包装、复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的力学性能测试分析研究。

1、具有应力控制、应变控制和位移控制三种控制方式，在试验过程中三种方式可以按照设定程序平滑切换，可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。

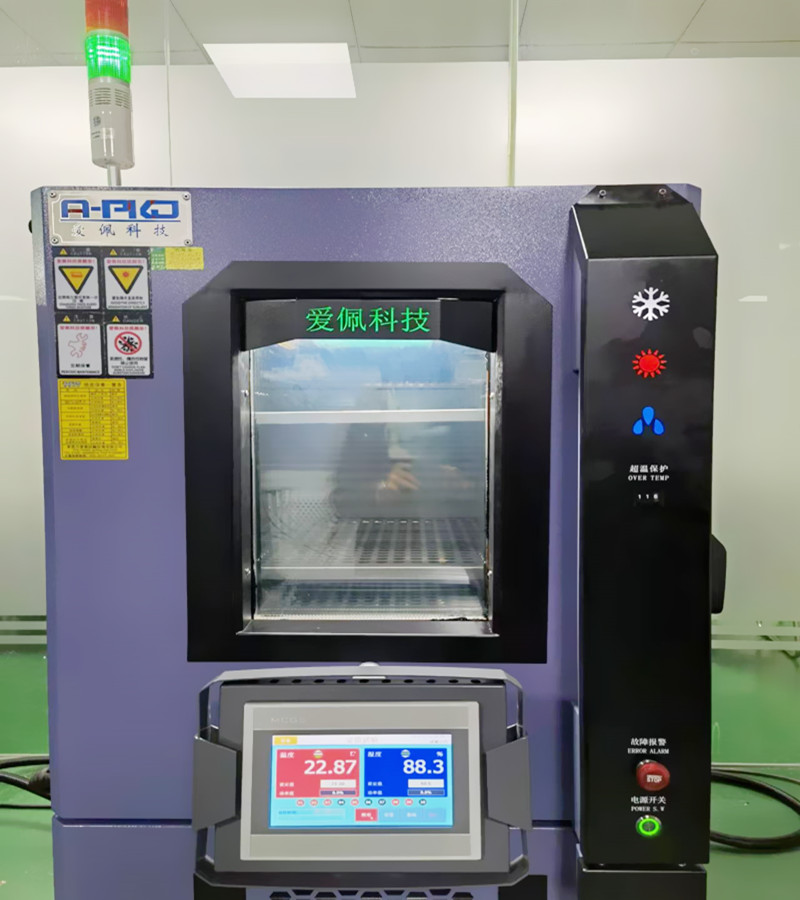

2、可根据客户需求订制加长、加宽试验空间机型，【增配高低温环境试验箱、全自动引伸计、大变形、环刚度测量装置】等实现不同试样测试要求。

3、广泛应用于航天航空、石油化工、塑料橡胶、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。

4、达到或超过材料测试系统相关的国家和国际标准：

GB/T16491-2008电子式万能试验机

GB/T2611-2007试验机通用技术要求

JB/T6146-2007引伸计技术条件

JJG475-2008电子式万能试验机计量检定规程

JJG139-2014拉力、压力和万能试验机检定规程…

电子万能试验机产品结构概述：

一、主机结构：

1、采用高强度自润滑导向光杠固定上横梁及工作台，构成高刚性的框架结构，同时确保横梁线性运动，保证同轴度，减少测量数据的差异

2、采用亿孚高精度预加载的滚珠丝杠，和重载轴承确保设备长期零间隙运行，丝母两端配有防尘密封圈，确保丝杠在运行过程中不会有灰尘、杂质等进入丝母，以保证丝杠工作寿命。测试结果精度和重复性得有效保证。

3、 精心设计的动力传动采用松下交流伺服电机+静音同步带，可靠、少维护以及良好的力/速度特性，保证传动系统高效、平稳、低噪音，并保证速度示值相对误差极限在±0.20%以内。

二、试验力测量装置

1、采用高稳定性、高精度应变式力量传感器，配以高稳定测量系统，保证全程分辨力不变，确保试验力示值相对误差极限在±0.50%以内。

2、 多个传感器可自动切换使用，实现宽范围的试验

三、位移测量装置：采用品牌光电编码器进行位移测量，位移分辨率最小可达0.015um。

四、微机控制系统

1、采用品牌计算机作为主控，完成整机试验参数的设定、工作状态控制、数据采集、处理分析、存储、打印等功能。

2、支持Windows98，Windows2000，Windows-Me，多语言选择切换，试验方式可选择配置GB 、DIN、JIS、ASTM、ISO等多种试验标准或自行编制试验标准。

五、夹具：?采用可拆卸式标准连接头，支持各种可靠材料的专用夹具，操作方便。

六、安全装置： 急停控制开关，在遇到意外情况下按下，能够可靠的锁定设备。

电子万能试验机技术参数：

产品型号: AP-LL-4104

单位切换:负荷：N、kgf、lb；变形：mm、in

最大试验力:20KN、2KN（切换使用）

试验力测量范围:0.4%～100%FS（最大负荷）

精度等级:0.5级

试验力示值误差:示值的±0.5%以内

试验力分辨率:最高可达1/500000，全程不分档，且全程分辨率不变

变形分辨率:最大变形的1/300000

位移示值误差:示值的±0.5%以内

位移分辨率:0.05μm

大变形测量范围:10～800 mm

大变形测量分辨率:0.001mm

大变形示值误差:＜示值±0.5%

应力控制速率范围:0.005～5%FS/s

应力控制速率精度:

速率＜0.05%FS/s时，为设定值的±2%以内，

速率≥0.05%FS/s时，为设定值的±0.5%以内。

应变控制速率范围:0.005～5%FS/s

应变控制速率精度:

速率＜0.05%FS/s时，为设定值的±2%以内，

速率≥0.05%FS/s时，为设定值的±0.5%以内。

位移控制速率范围:0.001～500mm/min无级调速

位移控制速率精度:

速率＜0.5mm/min时，为设定值的±1%以内，

速率≥0.5mm/min，为设定值的±0.2%以内。

控制系统:CCS电子系统+（DSP+FPGA）的单板集成技术

安全保护:机械限位+软件过载保护

试验宽度（左右）:400mm

试验空间（上下）:1000mm（不含夹具）

主机尺寸:（W）900×（D）500×（H）1805mm

主机重量:195kg

电源:220V/50Hz/1.5KW
