全自动插拔力试验机

  • 全自动插拔力试验机适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专用自动求心装置,将可得到完全准确之插拔力试验。
  • 咨询热线:400-6727-800
  • 产品详情

  • 联系我们

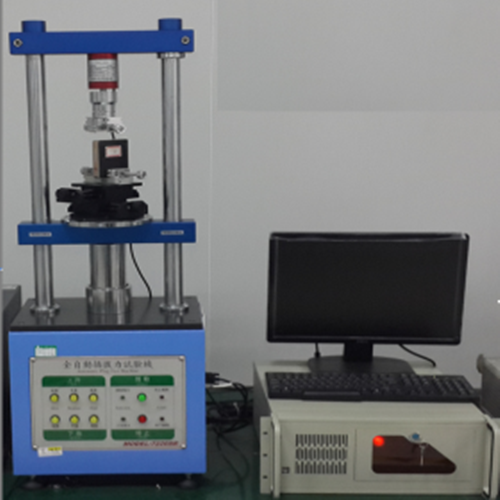

    全自动插拔力试验机

    设备介绍:

    全自动插拔力试验机适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专用自动求心装置,将可得到完全准确之插拔力试验。

    2.搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图。(动态阻抗选购)

    3.解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边问题。

    4. WINDOWS系统中文版;软件(中文简体,中文繁体,英文)。

    5.且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。

    测试项目:

    1.连接器单孔插拔试验

    2.连接器整排插拔试验

    3.连接器插拔寿命试验

    4.连接器单Pin与塑胶保持力试验

    5.连接器退Pin试验

    6.连接器正向力测试(Normal Force)

    7.各种压缩,拉伸破坏强度试验

    8.端子耐荷重试验

    9.端子或连接器阻抗

    全自动插拔力试验机特点:

    1.测试条件皆可由电脑设定,并可储存。由下拉式选单勾选设定、或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数)。

    2. 可储存及列印图形(荷重-行程曲线图、荷重衰减寿命曲线图、波形图重叠、检验报表)。

    3. 荷重元超负载之保护功能,可确保荷重元不致损坏。

    4. 同时显示荷重-行程曲线图及寿命曲线图。

    5. 自动荷重零点检出,并可设定原点检出荷重值。

    6. 曲线图选样对比功能。

    7. 荷重单位显示N、lb、gf、kgf可自由切换。

    8. 可同时搭配数个荷重元。(10kgf、20kgf、50kgf、100kgf(选购) 荷重元产地:台湾

    9. 机台采用钢性结构设计搭配伺服马达,长时间使用下能确保精度,适合一般引张、压缩测试、及插拔力寿命测试。

    10.超规格值停止。(于寿命测试时,测试数据超出设定之上下限规格值机器自动停止)。

    11.测定项目:大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值。

    12.微欧姆测试模块,可测量毫欧级电阻值。(此功能选购)

    13.检验报表抬头内容可随时修改(中英文皆可)

    14.检验报表可转档到EXCEL做编辑

    15.曲线图报表,文字报表可由客户指定抬头及LOGO.

    主要技术参数:

    型号:1220S

    测定荷重:50kg、20kg、10kg、5kg(任选一个)

    驱动马达:伺服马达

    传动结构:滚珠丝杆

    X、Y轴行程:0~75mm

    测试速度:0~200mm/min

    大测试高度:150mm

    外形尺寸:400mmX300mmX1050mm

    重 量(约):65Kg

    电源: AC 220V







    立式插拔力试验机、电脑全自动插拔力试验机、微电脑插拔寿命试验机、插拔力试验机、全自动插力试验机

    订购:全自动插拔力试验机
