手提电脑四度一体机[隨机.正弦][同一台面二轴

  • 型号规格:AP-100APTP手提电脑四度一体机[隨机.正弦][同一台面二轴(同时.个别.连续)振动][上下.(左右或前后)](0.5~600Hz) 电磁振动台
  • 咨询热线:400-6727-800
  • 产品详情

  • 联系我们


    手提电脑四度一体机[隨机.正弦][同一台面二轴


    手提电脑四度一体机[隨机.正弦][同一台面二轴介绍:


    型号规格:AP-100APTP手提电脑四度一体机[隨机.正弦][同一台面二轴(同时.个别.连续)振动][上下.(左右或前后)](0.5~600Hz) 电磁振动台

    A:符合:[隨机.正弦]--各试验条件

           ■①符合各国家标準-[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                           ---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

    ■②符合各检验法标準[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]-正弦波(半波或全波)试验条件

                           ---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

           ■③符合各商业标準-[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                           ---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

    B:符合:[隨机.正弦][1-200HZ][1-500HZ]内--各试验条件

    ■调频:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                  [试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

    ■扫频:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                  [试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

    ■对数:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                  [试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

    ■可程试[第Ⅰ试验条件及振动种A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                   [试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]-随机振动:功率频谱密度试验条件

    ■倍频:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件

                  [试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件

    【振動臺以頻率分】 ■0.5~600HZ

    【振動臺控制模式】 ■全功能电脑型(100APTP[隨机.正弦]系列)

    【振动方向】       ■手提电脑四度一体机[隨机.正弦] [同一台面二轴(同时.个别.连续)振动] (上下.[左右或前后)

    ①【单独振动--二种模式】

                                【二轴(Y.[X或Z轴])可各別单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数(频率/时

    间/振幅/加速度可任意设定)】

                                 ■Y轴/上下--单独振动

                                 ■X轴/左右--单独振动

                                 ■Z轴/((物品转90℃)即是Z轴前后)--单独振动

                              ②【二轴一起振动--二种模式可隨时选择,那种组合顺序】

                                【二轴(Y.[X或Z轴])可各別单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数(频率/时

    间/振幅/加速度可任意设定)】

                                 ■先(Y轴上下)后再(X轴左右) {先(Y轴上下)后再((物品转90℃)即是Z轴前后)}

                                 ■先(X轴左右)后再(Y轴上下) {先((物品转90℃)即是Z轴前后)后再(Y轴上下)}

    ③【二轴连续振动---二种模式可隨时选择,那种组合顺序】

                                【二轴(Y.[X或Z轴])可各別单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数(频率/时

    间/振幅/加速度可任意设定)】

                                 ■先Y轴→再X轴→再Z轴→可无限重复{先Y轴→再((物品转90℃)即是Z轴前后)→

    可无限重复}

                                 ■先X轴→再Y轴→再Z轴→可无限重复{ 先((物品转90℃)即是Z轴前后)→再Y轴→

    可无限重复}

                                 ■[隨便选择,那轴先振动后再(另一轴)振动]/二轴连续振动

    ④【[Y轴上下/X轴左右/]二轴同时一起振动】

                                【二轴(Y.[X或Z轴])可各別单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数(频率/时

    间/振幅/加速度可任意设定)】

    【振动方式】  ■[控制箱+1個台體+1個手提电脑系统]手提电脑四度一体机[隨机.正弦] [同一台面二轴(同时.个别.连续)振动]

    ■四度空间一体机(Y.[X或Z轴],上下.[左右或前后)[同一台面二轴 (同时/个别/连续)振动]

                          ■【二轴(Y.[X或Z轴])可各別单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

                             ①【单独振动--二种模式】

                             ②【二轴一起振动--二种模式可隨时选择,那种组合顺序】

                             ③【二轴连续振动---二种模式可隨时选择,那种组合顺序】

        ④【[Y轴上下/X轴左右]二轴同时一起振动】

                             ⑤【二轴连续振动-二种模式】二轴可各別隨时选择顺序连续振动

                             ⑥【随机功率谱密度(P.S.D)】

                             ⑦【加速度总均方根值grms】

        ⑧【多階随机振动】

                             ⑨【各级道路模凝振动】

                             ⑽【全方位四度空间一起动作】

    【振动波形】      ■手提电脑四度空间一体机[隨机.正弦] [同一台面二轴(同时.个别.连续)振动]正弦波-可选擇(半波或全波)

    ■四度空间一体机(Y.[X或Z轴],上下.[左右或前后)[同一台面二轴(同时/个别/连续)振动]

                          ■【二轴(Y.[X或Z轴])可各別单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

                             ①【单独振动--二种模式】可任何选擇(半波或全波)

                             ②【二轴一起振动:二种模式可隨时选择】可任何选擇(半波或全波)

                             ③【二轴连续振动---二种模式可隨时选择】

                             ④【[Y轴上下/(X轴左右或Z轴前后)]二轴同时一起振动】可任何选擇(半波或全波)

                             ⑤【二轴连续振动--二种模式】二轴可各別隨时选择(半波或全波)

                             ⑥【随机功率谱密度(P.S.D)】可任何选擇(半波或全波)

                             ⑦【加速度总均方根值grms】可任何选擇(半波或全波)

                             ⑧【多階随机振动】可任何选擇(半波或全波)

                             ⑨【各级道路模凝振动】可任何选擇(半波或全波)

                             ⑽【全方位四度空间一起动作】可任何选擇(半波或全波)

    【振动频率】        ■【振动频率】0.5~600  Hz可任意设定(±0.1%)

                          ■Y轴/上下--0.5~600  Hz可任意设定(±0.1%)

                          ■X轴/左右--0.5~600  Hz可任意设定(±0.1%)

                          ■Z轴/((物品转90℃)即是Z轴前后)--0.5~600  Hz可任意设定(±0.1%)

    【最大试验负载(kg)】■未指定以100kg为主



                          ■0~100kg(振幅:0~4mm/最大加速度:0~15g)未指定以此机型出货



    更多关于手提电脑四度一体机[隨机.正弦][同一台面二轴的技术方案、报价资料、实物图片等请联系供应商:东莞市爱佩试验设备有限公司咨询。

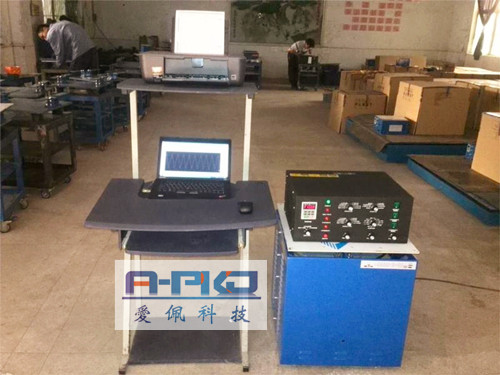

    手提电脑六度空间一体机[随机.正弦][同一台面三轴

    购买爱佩品牌的手提电脑六度空间一体机[随机.正弦][同一台面三轴免费加赠送):

                      ------①工作桌/特制桌/带轮

                      ------②夹具治具:■螺杆M8*1625px*4■铝压条2.5*1250px*4

                      ------③绑带治具:■[短.长]皮带各*2

    1: 【型号】          ■AP-100XPTP手提电脑六度空间一体机[随机.正弦] [同一台面三轴(同时.个别.连续)振动]

                           (X/Y/Z轴,上下/左右/前后)(0.5~600Hz)

    2:【振动台以频率分】 ■0.5~600HZ

    3:【振动台控制模式】 ■全功能电脑型(100XPTP [随机.正弦]系列)

    4:【振动方向】       ■手提电脑六度空间一体机[随机.正弦] [同一台面三轴(同时.个别.连续)振动](上下/左右/前后)

    ①【单独振动--三种模式】

                           【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

                            ■Y轴/上下--单独振动

                            ■X轴/左右--单独振动

                            ■Z轴/前后--单独振动

                         ②【二轴一起振动--三种模式可随时选择,那种组合顺序】

                           【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

                            ■[Y轴上下/X轴左右]--二轴一起振动

                            ■[Y轴上下/Z轴前后]--二轴一起振动

                            ■[X轴左右/Z轴前后]--二轴一起振动

                            ■[随便选择那二轴同时]--二轴一起振动

                         ③【二轴连续振动---六种模式可随时选择,那种组合顺序】

                           【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

    ■先(Y轴上下)后再(X轴左右)--二轴连续振动/且可无限重复

                            ■先(X轴左右)后再(Y轴上下)--二轴连续振动/且可无限重复

    ■先(Y轴上下)后再(Z轴前后)--二轴连续振动/且可无限重复

                            ■先(Z轴前后)后再(Y轴上下)--二轴连续振动/且可无限重复

                            ■先(X轴左右)后再(Z轴前后)--二轴连续振动/且可无限重复

                            ■先(Z轴前后)后再(X轴左右)--二轴连续振动/且可无限重复

                            ■[随便选择(那轴)先振动后再(另一轴)振动]/二轴连续振动

                          ④【[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动】

                           【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

                          ⑤【三轴连续振动--六种模式】三轴可各别随时选择顺序连续振动

                            【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

     ■(Y轴上下)→(X轴左右)→(Z轴前后)--三轴连续振动/且可无限重复

                            ■(Y轴上下)→(Z轴前后)→(X轴左右)--三轴连续振动/且可无限重复

                            ■(X轴左右)→(Z轴前后)→(Y轴上下)--三轴连续振动/且可无限重复

                            ■(X轴左右)→(Y轴上下)→(Z轴前后)--三轴连续振动/且可无限重复

                            ■(Z轴前后)→(Y轴上下)→(X轴左右)--三轴连续振动/且可无限重复

     ■(Z轴前后)→(X轴左右)→(Y轴上下)--三轴连续振动/且可无限重复

        ■随便选择[那轴先振动→再第二轴振动→再第三轴振动]三轴连续振动

    5:【振动方式】        ■[控制箱+1个台体+1个手提电脑系统]手提电脑六度空间一体机[随机.正弦]

                            (同一台面三轴 (同时/个别/连续)振动]

    ■【六度空间一体机(X/Y/Z轴,上下/左右/前后) [同一台面三轴 (同时/个别/连续)振动]】

                            【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

    ①【单独振动--三种模式】

                          ②【二轴一起振动--三种模式可随时选择,那种组合顺序】

                          ③【二轴连续振动---六种模式可随时选择,那种组合顺序】

                          ④【[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动】

                          ⑤【三轴连续振动--六种模式】三轴可各别随时选择顺序连续振动

                          ⑥【随机功率谱密度(P.S.D)】

     ⑦【加速度总均方根值grms】

                          ⑧【多阶随机振动】

                          ⑨【各级道路模凝振动】

                          ⑽【全方位六度空间一起动作】

                          ⑾【模拟【圆型(球型)】振动】

     ⑿【模拟【椭圆型】振动】





    6:【振动波形】    ■手提电脑六度空间一体机[随机.正弦][同一台面三轴(同时.个别.连续)振动]--正弦波-可选择(半波或全波)

    ■【六度空间一体机(X/Y/Z轴,上下/左右/前后)[同一台面三轴(同时/个别/连续)振动]】

                            【三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数

    (频率/时间/振幅/加速度可任意设定)】

     ①【单独振动--三种模式】可任何选择(半波或全波)

                          ②【二轴一起振动:三种模式可随时选择】可任何选择(半波或全波)

     ③【二轴连续振动---六种模式可随时选择】

                          ④【[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动】可任何选择(半波或全波)

                          ⑤【三轴连续振动--六种模式】三轴可各别随时选择(半波或全波)

                          ⑥【随机功率谱密度(P.S.D)】可任何选择(半波或全波)

                          ⑦【加速度总均方根值grms】可任何选择(半波或全波)

                          ⑧【多阶随机振动】可任何选择(半波或全波)

                          ⑨【各级道路模凝振动】可任何选择(半波或全波)

                          ⑽【全方位六度空间一起动作】可任何选择(半波或全波)

     ⑾【模拟【圆型(球型)】振动】可任何选择(半波或全波)

                          ⑿【模拟【椭圆型】振动】可任何选择(半波或全波)

    7:【振动频率】        ■【振动频率】0.5~600  Hz可任意设定(±0.1%)

                          [■Y轴/上下-0.5~600Hz■X轴/左右-0.5~600 Hz■Z轴/前后-0.5~600Hz] 可任意设定(±0.1%)

    8:【最大试验负载(kg)】■未指定以100kg为主

                          □0~50kg (振幅:0~5  /最大加速度:0~15g)(同100kg价挌)

                          ■0~100kg(振幅:0~4mm/最大加速度:0~15g)未指定以此机型出货

                          □0~150kg(振幅:0~3mm  /最大加速度:0~12g)(同100kg价挌)

    9:【振动台面尺寸H】  ■(6-10)mm

                             ①频率共振最好增加1倍稳定性

                             ②台面材料分(随机出货)□特殊铝合金(原色) □蓝色(或自指定颜色)

                             ③台面上通孔(以实体为主):a:有28个(10mm) b:绑带通孔--*24个c:夹具(治具)通孔--*24个

                             ④量测试螺丝孔-----*4个(5mm)

                             ⑤防磁漏:地带面积(750px):让磁漏减50-70%

    10:【台体(H/高)】     ■超低台体/更低更稳定(每少1公分稳定0.5%)(市面目前本司高度最低)

                            手提电脑六度空间一体机[随机.正弦][同一台面三轴(同时.个别.连续)振动](上下/左右/前后)

                          ■台体:100*55*100CM  ■台面:1000*(6-10)*1000mm ■台底:1000*1000mm

                           ②越低越稳定/越高失真越大误差越大

                           ③防共振设计(増加3种防共振专业技术)

                           ④中心轴防尘专业技术

                           ⑤中心轴増加:过流(3倍)/过耐热210度/耐湿98%/耐爆/耐尘

    ⑥吸合式电磁振动台 元件组成:

                             a:高电感电磁圈b:超高电感矽钢片-E片/下片,I片/上片产生器c:弹簧钢片:特殊处理

    d:支撑架 e:底座 f:台面 g:护套

                           ⑦不会受总质量变动,改变承重或激振力

                           ⑧因台面/底座/支撑架/弹簧钢片,一体合成配合电磁圈,更有效提高均匀稳定性,不受不规则物品的限制,产生不均匀及中心点稳定问题,减少治具费用

                           ⑨振动方式:中心水平线为0,往上振往下振,真正符合振幅幅度mm(p-p)的要求,解决高频圆形

    电磁振动台缺点

                           ⑩真正解决:各高频式电磁振动台很难解决(在50Hz时/5mm/20g/重量100kg以内)不受影响的技术

                           ⑾防尘(可试用高尘地方)/耐超低温/耐高温/耐湿度(防静电)

    11:【振幅】           ■(可任意调范围mmp-p):  0-4mm  (不准碰撞情况)

                          □0~50kg (振幅:0~5  /最大加速度:0~15g)(同100kg价挌)

                          ■0~100kg(振幅:0~4mm/最大加速度:0~15g)未指定以此机型出货

                          □0~150kg(振幅:0~3mm  /最大加速度:0~12g)(同100kg价挌)

                             a:在无负荷下,最大位移为4mm(p-p),此情况不可碰撞,

                             b:在最大负荷一半情况下,最大位移可达到为 4mm(p-p)

                             c:在最大负荷情况下,最大位移可达到为 4mm(p-p)要指定

    ※此情况不可碰撞,小于此位移值,试验机本身足以负荷

                           ①频率:0.5~40HZ 可做到5mm:不准碰撞情况

                             a:在频率1Hz且无负荷下,最大位移为4mm(p-p),此情况不可碰撞,

                             b:在频率50Hz且无负荷下,最大位移为4mm(p-p),此情况不可碰撞

                             c:在频率40Hz且在最大负荷一半情况下,最大位移可达到为4mm(p-p),小于此位移值

                             d:在频率20Hz且在最大负荷情况下,其振动平台的最大位移量测值为4mm,

    此情况不可碰撞,小于此位移值,试验机本身足以负荷

                           ②频率:0.5~55HZ 以振幅为主

                           ③频率:1HZ为4mm,最大加速度可做到0.01g,35HZ为4mm,最大加速度可做到12.25g

    12:最大加速度可任意调 ■0~15g(150m/s2)

                            ①频率:45~600HZ 可做到15g

                            ②频率:55~600HZ 以最大加速度为主

                            ③频率:80HZ为15G,振幅最大可做到有1.56mm,600HZ为15g,振幅最大可做到0.028mm

                            ④在频率10Hz且无负荷下,此情况不可碰撞,最大加速度量测值为-1g

                            ⑤在频率50Hz且无负荷下,此情况不可碰撞,最大加速度量测值为-15g

    加速度(单位g)=0.002*(50Hz)2*4(振幅单位mmp-p)=20g(196m/s2 )

                            ⑥频率45Hz且在最大负荷一半下,不可碰撞,最大加速度量测值为-15g

                            ⑦频率50Hz最大负荷下,此情况不可碰撞,最大加速度量测值为----15g

    13:【最大正弦波激振力(推力 F)】■1500kgf(F=重量*加速度)

                           □F:为 50kg*15g=700kgf (同100kg价挌)

                           ■F:为100kg*15g=1500kgf (未指定以此机型出货)

                           □F:为150kg*12g=1800kgf (同100kg价挌)

    14:【时间控制】        ■任何时间可设(秒为单位)

    ■Y轴/上下--任何时间可设(秒为单位)

                           ■X轴/左右--任何时间可设(秒为单位)

                           ■Z轴/((物品转90℃)即是Z轴前后)--任何时间可设(秒为单位)

    ①执行时间(以秒为单位):0~65500秒(约18时)

    ②共可执行时间:循环次数(可设65500次*18时=5万天)(约135年)

    15:【最严酷条件下电源电压(V)】■ 220±20%/(50/60Hz)①电子漏电装置

    ②装设防雷击装置

    ③总开关误动作装置及防高次谐波装置.

    以上手提电脑六度空间一体机[随机.正弦][同一台面三轴只是部分参数,更多关于六度空间一体机的的振动台技术参数及报价方案敬请联系东莞市爱佩试验设备有限公司索取。
